斷帶抓捕器特征與原理

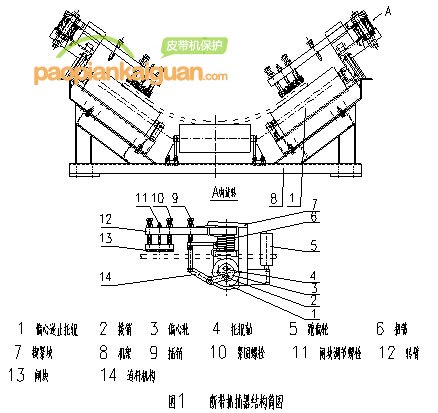

斷帶抓捕器（見圖1）主要由偏心逆止托輥1、轉臂12、閘塊13、楔緊塊7、扭簧6、閘塊調節螺栓11、插銷9、連桿機構14等組成。托輥內有偏心輪3、托輥軸4以及轉動機構，當輸送機正常工作時，偏心逆止托輥與膠帶不接觸，一旦輸送機發生斷帶或逆止器失效時，膠帶下滑，偏心逆止托輥與膠帶接觸，在摩擦力的作用下與偏心輪一起反轉，旋轉中心是托輥軸圓心，撥銷也隨同偏心輪一起轉動，撥動連桿機構的上插板向下運動，使插銷脫開，在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊，同時托輥也擠向閘塊，隨著輸送帶的下滑越來越擠緊輸送帶，最終迅速將下滑的重段膠帶抓捕，保護輸送帶。

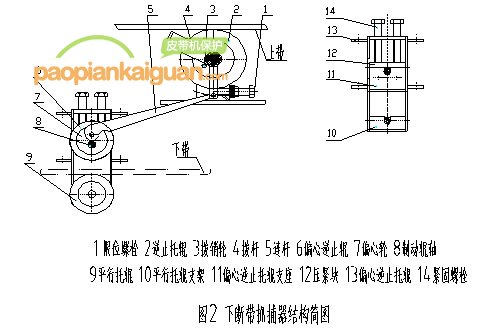

下斷帶保護裝置（見圖2）主要有逆止托輥2、平行托輥9、偏心逆止托輥6、制動連桿5、撥桿4等組成，偏心逆止托輥內裝有偏心輪6、制動輥軸8及偏心輪傳動機構，逆止托輥裝有撥銷輪3及傳動機構。


工作原理：在輸送機正常工作時，逆止托輥作托輥使用，偏心逆止托輥懸空，一旦發生斷帶，逆止托輥反轉，撥銷輪與托輥一起轉動，從而撥動撥桿，撥桿推動制動連桿，制動連桿使偏心逆止托輥擠向平行托輥，最終將斷帶抓捕，保護輸送帶。
